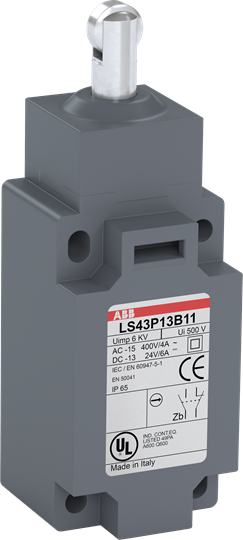

Кінцевий вимикач ABB LS40P13B11 посилений роликовий плунжер (1SBV010513R1211)

LS40P13B11 являє собою стандартний посилений кінцевий вимикач завширшки 40 мм, виготовлений із матеріалу UL-V0, армованого скловолокном, з 4 монтажними отворами зверху та знизу, 1 кабельним введенням Pg13.5 знизу, сталевим роликовим плунжерним приводом і 1 А·год + 1 розмикальний контакт миттєвої дії (тип Zb)

Тип дії контактного елемента (згідно з МЕК 60947-5-1): Контакти миттєвої дії
Робоче зусилля: Мінімальне зусилля згідно з МЕК 60947-5-1 16 N
Швидкість спрацьовування: зібрано МЕК 60947-5-1 Max. 0.5 m/s
згідно з МЕК 60947-5-1 Min. 0 m/s
Тип виконавчого елемента (робоча головка): натуральний роликовий плунжер
Регулювання кута головки: регульована головка кожні 90°
Регулювання кутового положення важеля:нікто
B10d Значення: 50 мільйонів операцій
Стійкість до впливу кліматичних чинників: співвідношено IEC 68-2-3 і сольовий туман згідно з IEC 68-2-11
Умовний тепловий струм на відкритому повітрі (Ith): складено МЕК 60947-5-1, q = 40 °C 10 A
Переріз під'єднуваного кабелю: Пруток AWG 20... AWG 14 мм2
Пруток 0,5... 2,5 мм2
Стійкість (виміряна за 1 млн операцій): 0,1 мм
Тип контактного елемента (згідно з IEC 60947-5-1): Зб
Клеми (доставляються в розімкнутому положенні): Гвинт M3,5 (+,-) Pozidriv 2 з кабельним затискачем
Ступінь захисту: зібрано МЕК 60529 IP65
Захист від ураження електричним струмом згідно з МЕК 536: Подвійна ізоляція — Клас II
Вогнестійкість згідно з UL94: V-0
Максимальна частота перемикання: 3600 циклів на годину
(AC-15) 3600 циклов в час
(DC-13) 3600 циклів на годину
Механічна зносостійкість: 0 цикл
Монтаж за допомогою болтів (не входять до комплекту постачання): 2 або 4 гвинти M5
Виявлення руху: На кінці або 30° кулачковий переклад
Кількість допоміжних НЗ контактів: 1
Кількість допоміжних НО контактів: 1
Кількість і діаметр нижніх кабельних сальників: Кабельне введення Pg 13,5
Форма робочої головки:Форма C у співвідв. ЄН 50041
Контрольна функція контактних елементів згідно UL508:А600
Q600
Сила спрацьовування примусового відкриття (операція прямого розмикання): Мінімальне зусилля згідно з МЕК 60947-5-1 48 NEW
Спрацьовування примусового відкриття нормально замкнутих контактів: Так
Номінальна імпульсна напруга (Uimp): 6 кВ
Номінальний робочий струм, АС-15 (Ie): (230 В перем. струму) 3,1 А
(400 В) НЗ 4
(24 В) 10 А
(130 В) 5,5 А
(240 В) 3 А
Номінальна частота (f): Ланцюг живлення 50/60 Hz
Номінальна напруга ізоляції (Ui): зібрано стандартам МЕК 60947-5-1 і VDE 0110 (Гр. C) 500 V
згідно зі стандартом UL/CSA 600 V
Номінальний робочий струм, DC-13 (Ie): (24 В) 6 А
(110 В) 0,6 А
(125 В) 0,55 А
(250 В) 0,4 А
Опір між контактами:25 Е45
Пристрої захисту від короткого замикання: Плавкі запобіжники типу gG 10 A
