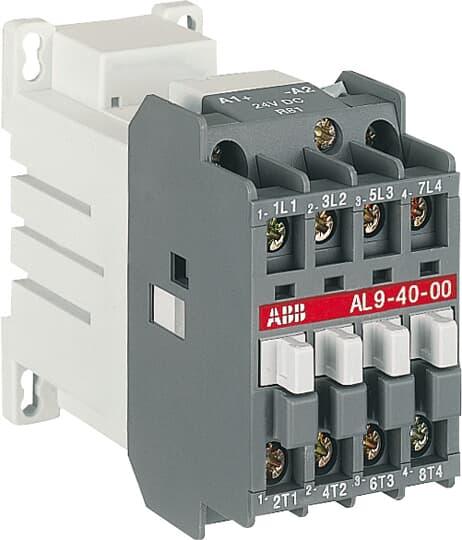

Контактор Abb Al9-40-00 9А (1SBL143201R8800)

• Чистая ширина изделия: 44 mm
• Чистая толщина изделия: 97 mm
• Чистая высота изделия: 78 mm
• Чистый вес изделия: 0.52 kg

Technical

• Количество основных нормально разомкнутых контактов: 4
• Количество основных нормально замкнутых контактов: 0
• Количество вспомогательных НО контактов: 0
• Количество вспомогательных НЗ контактов: 0
• Номинальное рабочее напряжение: Главная цепь 690 V
• Условный тепловой ток на открытом воздухе (I_th): согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 26 A
• Номинальный рабочий ток, АС-1 (I_e): (690 В) 40°C 25 A
  (690 В) 55°C 22 A
  (690 В) 70°C 18 A
• Номинальный рабочий ток, АС-3 (I_e): (415 В) 55°C 9 A
  (440 В) 55°C 9 A
  (500 В) 55°C 9 A
  (690 В) 55°C 7 A
  (380/400 В) 55°C 9 A
  (220/230/240 В) 55°C 9
• Номинальная рабочая мощность, AC-3 (P_e): (415 В) 4 kW
  (440 В) 4 kW
  (500 В) 5.5 kW
  (690 В) 5.5 kW
  (380 / 400 В) 4 kW
  (220 / 230 / 240 В) 2.2 kW
• Номинальная отключающая способность AC-3 согласно МЭК 60947-4-1: 8 x Ie AC-3
• Номинальная включающая способность AC-3 согласно МЭК 60947-4-1: 10 x Ie AC-3
• Устройства защиты от короткого замыкания: плавкие предохранители типа gG 25 A
• Номинальный кратковременно выдерживаемый ток (I_cw): при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 100 A
  при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 26 A
  при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 50 A
  при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 250 A
  при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 60 A
• Максимальная отключающая способность: cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 250 A
  cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 100 A
• Максимальная частота переключения: (AC-1) 600 циклов в час
  (AC-2 / AC-4) 300 циклов в час
  (AC-3) 1200 циклов в час
• Номинальное напряжение изоляции (U_i): согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V
  согласно стандарту UL/CSA 600 V
• Номинальное выдерживаемое импульсное напряжение (U_imp): 8 kV
• Механическая износостойкость: 10 миллион
• Максимальная механическая частота переключения: 3600 циклов в час
• Номинальное напряжение цепи управления (U_c): Uc работа на пост. токе 220 V
• Потребление катушки: Средний параметр удержания в нагретом состоянии 3 W
  Среднее значение на втягивании в холодном состоянии 3 W
• Время срабатывания: Между отключением питания катушки и размыканием НО контакта 10 ... 17 ms
  Между отключением питания катушки и замыканием НО контакта 50 ... 100 ms
• Монтаж на DIN-рейке: Монтажная рейка 35 x 15 мм
  Монтажная рейка 35 x 7,5 мм
• Монтаж при помощи болтов (не входят в объем поставки): 2 x M4 screws placed diagonally
• Сечение подключаемого кабеля-главная цепь: Гибкий с концевой разделкой кабеля 0.75 ... 2.5 mm²
  Жесткий кабель 1 ... 4 mm²
• Сечение подключаемого кабеля-вспомогательная цепь: Гибкий с концевой разделкой кабеля 0.75 ... 2.5 mm²
  Жесткий кабель 1 ... 4 mm²
• Степень защиты: согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
  согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP20
• Клеммы (доставляются в разомкнутом положении) Главные полюсы: M 3.5 (+,-) pozidriv 2 screw with cable clamp
• Тип клемм: Клеммы с винтовым зажимом

Technical UL/CSA

• General Use Rating UL/CSA: (600 V AC) 21 A

Environmental

• Температура окружающей среды: Вблизи контактора при хранении -60 ... +80 °C
  Около контактора при работе на открытом воздухе (0.85 - 1.1 Uc) -40 ... 55 °C
  Около контактора при работе на открытом воздухе (Uc) -40 ... 70 °C
• Устойчивость к воздействию климатических факторов: acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
• Maксимально допустимая рабочая высота: Without Derating 3000 m
• Ударопрочность согласно МЭК 60068-2-27: замкнут, направление удара: A 20 g
  замкнут, направление удара: B1 15 g
  замкнут, направление удара: C1 20 g
  замкнут, направление удара: C2 14 g
  Размкнут, направление удара: A 10 g
  Размкнут, направление удара: B1 5 g
  Размкнут, направление удара: C1 8 g
  Размкнут, направление удара: C2 8 g
  Направление удара: B2 10 g
