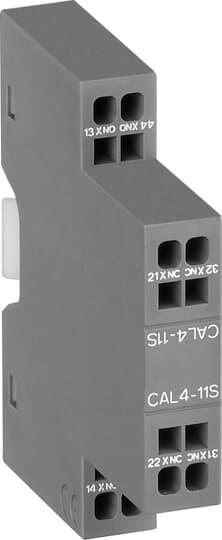

Блок контактний допоміжний CAL4-11S бічній монтаж (1SBN010130R1011)

Виробник ABB
Артикул 1SBN010130R1011

Тип розширеного виробу: CAL4-11S

Ідентифікаційний номер виробу: 1SBN010130R1011

Європейський товарний код (EAN): 3471523130050

Чиста ширина виробу 12 mm

Чиста висота виробу 72 mm

Чиста товщина виробу 60 mm

Чиста вага виробу 0.045 kg

Перетин кабелю, що підключається - допоміжний ланцюг:

Гнучкий із затискачем 1/2x 0.75 ... 2.5 mm²

Гнучкий з ізольованим затискачем 1/2x 0.75 ... 1.5 mm²

Жорсткий 1/2x 1 ... 2.5 mm² Жорсткий 1/2x 1 ... 2.5 mm²

Умовний тепловий струм на відкритому повітрі (I th ) згідно з МЕК 60947-5-1, q=40°C 16 A ; згідно з МЕК 60529, МЕК 60947-1, ЕН 60529 допоміжні клеми

Ступінь захисту IP40

Максимальна частота перемикання (AC-15) 1200 циклів на годину; (DC-13) 900 циклів на годину

Максимальна механічна частота перемикання 3600 циклів на годину

Тип монтажу Бічний монтаж

Кількість допоміжних НЗ контактів 1

Кількість допоміжних НО контактів 1

Номінальна частота (f) Контакт ланцюга керування 50/60 Hz

Номінальна витримувана імпульсна напруга (Uimp) 6 kV

Номінальна напруга ізоляції (U i ) згідно зі стандартами МЕК 60947-5-1 і VDE 0110 (Гр. C) 690 V згідно зі стандартом UL/CSA 600 V

Номінальний робочий струм, АС-15 (I e):

• (500 В) 2 A
• (690 В) 2 A
• (24 / 127 В) 6 A
• (220 / 240 В) 4 A
• (400 / 440 V) 3 A

Номінальний робочий струм, DC-13 (I e):

• (24 V) 6 A / 144 W
• (48 V) 2.8 A / 134 W
• (72 V) 1 A / 72 W
• (110 V) 0.55 A / 60 W
• (125 В) 0,55 А / 69 ВТ
• (220 В) 0,27 А / 60 ВТ
• (250 В) 0,27 А / 68 ВТ
• (400 В) 0,15 А / 60 ВТ
• (500 В) 0,13 А / 65 ВТ
• (600 V) 0.1 A/60 W

Номінальна робоча напруга Контакт ланцюга керування 24 ...690 V
Номінальний короткочасно витримуваний струм (I cw ) для 0,1 с 140 A; для 1,0 с 100 A

Підходить для AF09, AF12, AF16, AF26, AF30, AF38, AF40, AF52, AF65, AF80, AF96, NF
Тип клем Клеми Клеми з пружинним затискачем

Довжина зачистки дроту Допоміжний ланцюг 10 mm
