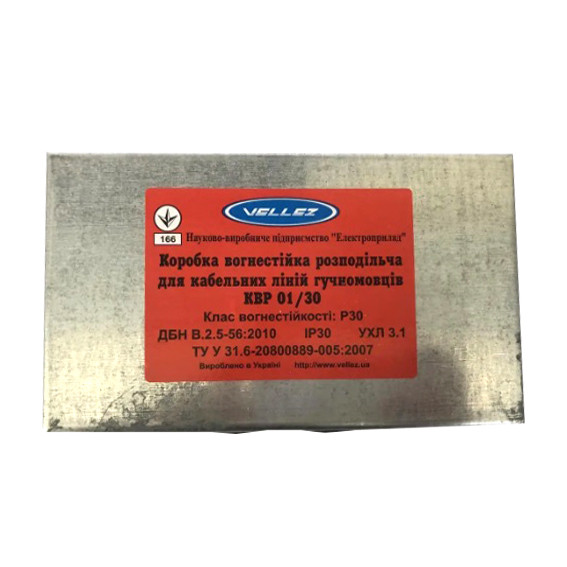

Коробка розподільна вогнестійка Веллез КВР 01-30 (КВР 01/30-100В)

Коробки вогнестійкі розподільні КВР 01-30 (КВР 01/30-100В) є додатковим обладнанням у системах автоматичного мовного сповіщення про пожежу. Пристрій призначений для захисту трансляційних мереж, виконаних з вогнестійкого кабелю, в зоні розведення від механічних пошкоджень. Коробки встановлюються при підключенні гучномовців, а також для безпечного розміщення світлових та звукових сповіщувачів, захищаючи лінії від пошкоджень під час пожежі та інших зовнішніх впливів.

Пристрій має металевий корпус з розташованими всередині керамічними клемними колодками. Внутрішні електричні з'єднання виконані із застосуванням сталевих шин. У коробці встановлено:

Клемні пари для підключення магістрального кабелю;

Клеми для підключення розведення.

Для вирівнювання струмів та напруг у лініях із гучномовцями застосовані керамічні баластові резистори. Для підключення світло- та звукової сигналізації застосовуються сталеві перемички, які йдуть у комплекті з обладнанням.

Обладнання забезпечене сертифікатами відповідності вимогам ДБН В.2.556:2010 «Інженерне обладнання будівель та споруд» та ДСТУ Б В.1.1-11:2005 «Захист від пожежі. Електричні кабельні лінії»

Особливості експлуатації

Коробки вогнестійкі розподільні КВР 01-30-100В (КВР 01-30-30В) розраховані на безперервну експлуатацію в системах оповіщення про пожежу. Устаткування має навісну конструкцію, монтується на стіну кріпильними дюбелями 8 мм у приміщеннях, захищених від вологи та агресивних компонентів, що призводять до утворення корозії. Пристрій експлуатується за умови:

Температурі навколишнього середовища від 5 до 40 ° С;
Відносна вологість повітря ≤ 95%;
Атмосферний тиск 630 - 800 мм. рт. ст.

Коробки мають дві модифікації з комутованим напругою 100 або 30 В. Для виконання відгалужень використовується провід діаметром не більше 2 мм2. Потужність у відгалуженій лінії не перевищує 30 Вт. Пристрої мають клас вогнестійкості Р30, не підтримують процеси горіння та димоутворення, а також виділення в навколишнє середовище токсичних та хімічно активних речовин.
