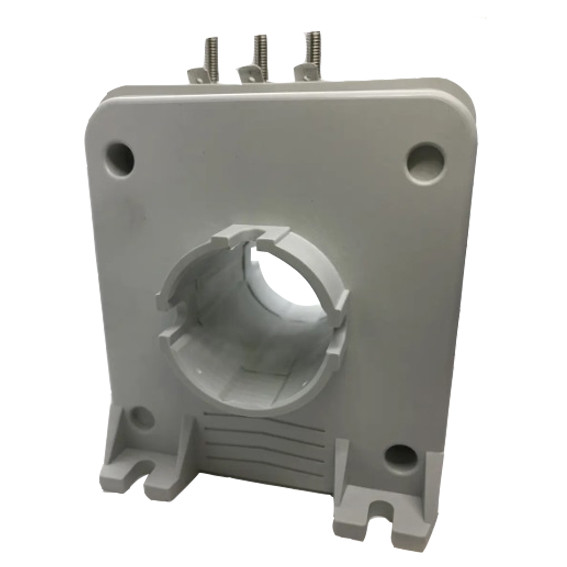

Датчик струму ABB 500A 40 ММ вертикальний (CS500BRV)

Датчик CS500BRV для вимірювання постійного, змінного або пульсуючого струму з гальванічною розв'язкою між первинної і вторинної ланцюгами.

Незрівнянна модульність

Датчик струму CS500BRV поставляється з повним набором опцій і аксесуарів, а також з безліччю встановлених варіантів, які тепер стали стандартними. Датчик CS не тільки відомий своєю незрівнянною модульність, але і компактний і простий в установці. Він також пропонує ряд варіантів підключення, простоту і продуктивність, а також їх магнітну стійкість і механічну міцність. Підходить для вимогливих секторів, таких як залізниці, гірничодобувна промисловість і контроль в суворих умовах, наприклад, генератори озону.

Датчик CS500BRV відповідає різним чинним стандартам безпеки і якості, таким як:

• EN 50124-1 для електричної ізоляції

• NFF 16101-NFF 16102 per resistenza al fumo

• EN 50121-X для електромагнітних перешкод

• EN 50155 за їх високотехнологічний дизайн електроніки

• Тест на роботу по циклу FPTC 404304

Загальні дані 'CS500BRV

• Пластиковий корпус і ізоляційна смола негорючі.

• Кріпильні отвори в молдинге корпусу для горизонтального або вертикального монтажу, з бічними панелями

• Напрямок струму: первинний струм, що протікає в напрямку стрілки, дає позитивний вторинний вихідний струм на клемі M.

• Внутрішній електростатичний екран: Всі датчики CS мають електростатичний екран, приєднаний до клеми «E» екрану. Залежно від версії, коли ця клема «E» екрану не передбачена, екран підключається до клеми (-) датчика.

• Захисту:

  • вимірювальної ланцюга від коротких замикань

  • вимірювальної ланцюга від розмикання

  • блока живлення від інверсії полярності
