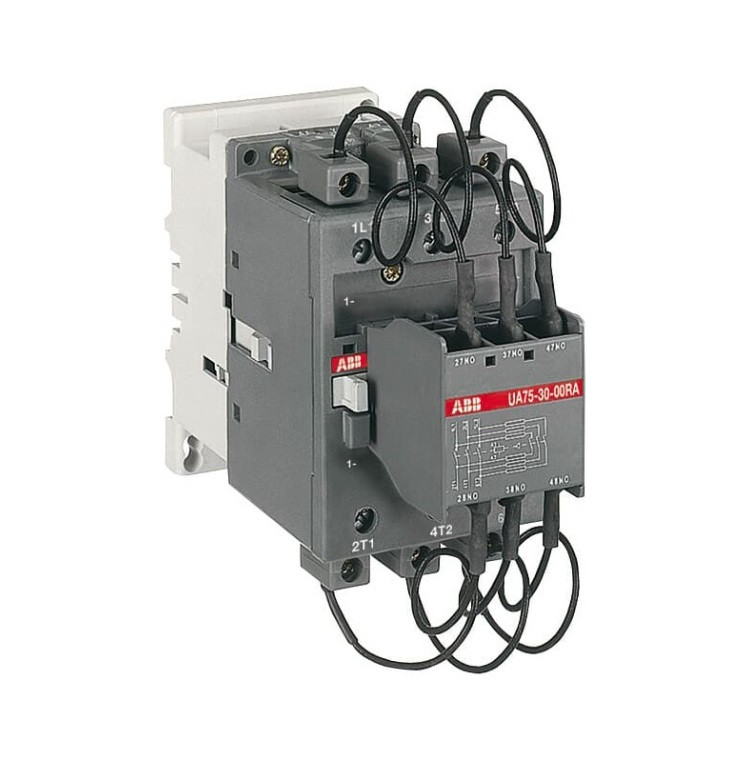

Контактор ABB UA50-30-00RA 220…230 В AC (1SBL351024R8000)
8 999 ₴
- Готово до відправки
- Код: 1SBL351024R8000
UA50.РА 3-полюсні контактори для комутації конденсаторів, може бути використана в установках, у яких піковий струм набагато перевищує 100 разів номінального струму. Контактори постачаються в комплекті зі своїми гумками, що гаються, і мають бути використані без додаткових індуктивностей (див. таблицю нижча). Конденсатори необхідно розрядити (максимальна залишкова напруга на клемах ≤ 50 В) перед повторною напругою, коли Контактор робити. Їхня електрична міцність становить 250 000 робочих циклів для UE < 500 В І 100000 робочих циклів для 500 в ≤ уп ≤ 690 в. УА..РА контактори забезпечені спеціальною стійкою закріплений блок, який забезпечує послідовне увімкнення 3 гусячих резисторів у ланцюг, щоб обмежити піковий струм на увімкнення конденсаторної батареї. Їхнє з'єднання також забезпечує precharging конденсатор для того, щоб обмежити другий піковий струм виникає з моменту внесення в головних полюсів. Вмикання резисторів дає змогу вологому найвищому піковому струму конденсатора під час увімкнення, незалежно від його рівня. Серія УА.РА 3-полюсні контактори блока типу конструкції. - Головних полюсів: 3 головних полюси — ланцюги керування: AC працює з тришаровим магнітом контур — аксесуари: широкий асортимент аксесуарів.
Замовлення
- ЕАН: 3471522303806
- Кількість Мінімального Заказки: 1 шт
- Номер таможнього Таріфа: 85369085
Розміри
- Чиста Ширина Виробу: 70 мм
- Чистий Продукт Глибина: 140.4мм
- Продукт Чиста Висота: 150 мм
- Продукт Вага Нетто: 1.350кг
Інформація Контейнер
- Рівень Пакет 1 Одиниці: 1 шт
- Рівень Пакет 1 Ширина: 160 мм
- Рівень Пакет 1 Довжина: 200 мм
- Рівень Пакет 1 Висота: 85 мм
- Пакет Рівня 1 Вага Брутто: 1,35 кг
- Рівень пакет 1 Код EAN: 3471522303806
- Рівень Пакет 2 Одиниці: 63 шт.
Технічні
- Кількість головних контактів: 3
- Кількість головних контактів НЗ: 0
- Кількість допоміжних контактів: 0
- Кількість допоміжних контактів, НЗ: 0
- Номінальне Робоче Напруга: Головна Ланцюг 690 В
- Короткого Замикання Захисними пристроями: введіть GG запобіжники 200 а
-
Номінальний короткочасний Витримуваний струм (Iсw):
за 40 °C Температура довкілля, на відкритому повітрі, з холодного стану 10 з 650
за 40 °C Температура довкілля, на відкритому повітрі, з холодного стану 15 хв 110 а
за 40 °C Температура довкілля, на відкритому повітрі, з холодного стану 1 хв 250 а
за 40 °C Температура довкілля, на відкритому повітрі, з холодного стану 1 с 1000 а
за 40 °C Температура довкілля, на відкритому повітрі, з холодного стану 30 з 370 в -
Максимальна Вимикальна здатність:
косинус фі=0.45 (косинус фі=0.35 для IE> 100 a) по 440 в 1300 г.
косинус фі=0.45 (косинус фі=0.35 для IE> 100 a) по 690 в 630 а - Максимальна Частота комутації Електричних ланцюгів: 240 циклів на годину
-
Номінальне Напруга ізоляції (Уя):
співвідношення: відповідно до IEC 60947-4-1 і VDE 0110 (греч. С) 1000 В
совідв. з UL/CSA для 600 В - Номінальне Імпульсне Витримуване Напруга (U Вчортеня): 8 кв
- Котушка Експлуатаційні обмеження: (співвід. відповідно до IEC 60947-4-1.0.85... 1.1 х UC (у разі ≤ ≤ 55 °C) °C
-
Номінальне Напруга Цепі Керування (Уз):
50 Гц 220... 230 В
60 Гц 230... 240 В -
Споживання Котушки:
Середня Долі 50 / 60 Гц 18 В·А
Середня Долі 50 / 60 Гц 5,5 Вт
Середня Долі 50 18 Гц, В·А
Середнього значення 50 Гц 5,5 Вт
Середнього значення 60 18 Гц, В·А
Середня вартість Проведення 60 Гц 5,5 Вт
Середня тяга-в значення 50 Гц 180 В ·А
Середня тяга-в значення 60 Гц 210 В·А -
Час роботи:
Між увімкненням котушки та жодного контакту закриття 8... 27 мс
Між котушкою зневоднення й жодних контактів відкрити 4... 11 мс -
Під'єднання Ємності — Главова Ланцюгова:
Жорстка Cable6... 16 мм2
Гнучкий із кабельним End6... 10 мм2 -
З'єднувальна здатність — Допоміжний Контур:
Жорстка Кабель1... 4 мм2
Гнучкий з кабельним End0.75... 2,5 мм2 - Ступінь захисту: співвід. для 60947-1 МЕК 60529, МЕК, ЕN 60529 клемами котушки ступінь захисту IP20
- Приєднувальні клеми (постачаються у відкритому положенні) головних полюсів: М 6 (+,-) гвинти зі шліцьовою 2 1х (13 x 10 мм) роз'єм
- Тип Терміналу: Гвинтові Клеми
Оточувального середовища
-
Температура обкружного повітря:
Поруч Контактор для роботи на відкритому повітрі (0.85... 1.1 UC с) -40 ... +55 °С
Біля Контактор для роботи на відкритому повітрі (у UC) — 40... +70 °С
Поруч із Контактором для зберігання -60... +80 °С - Кліматичні Витримати: співвід. відповідно до IEC 60068-2-30 і 60068-2-11 — УТЕ C Специфікація 63-100 другий
- Максимальна Робоча Висота Допустима: 3000 м
- Статус Оів: Немаєдетизації необхідно
Сертифікати та оформлення (номір документа)
- Сертифікат CB: CB_FR3449_60016915-509739D
- Сертификата CSA: CSA_1033838_LR056745
- Декларація відповідності — се: 1SBD250846C2000
- Сертифікат ЕАС: EAC_RU с-фр ME77 B01010
- Сертифікат ГОСТ: GOST_POCCFRME77B07175
- Інформація За RoHS: 1SBC101059D0201
Класифікації
- Етим 5: EC001079 — конденсатор магнітний Контактор
- Ціна: 8 999 ₴
