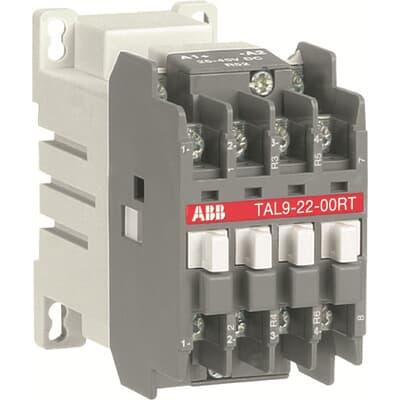

Контактор TAL9-22-00 (9А AC3) катушка 77-143В DC (1SBL143561R6200)

Контактор TAL9-22-00 (9А AC3) котушка 77-143В DC 1sbl143561R6200

Опис каталогу:
ТАЛ9-22-00 Контактор постійного струму 77-143 В

Довгий опис:
4-полюсні контактори TAL9 в основному використовуються для керування неіндуктивними або слабоіндуктивними навантаженнями (наприклад, печами опору...) і, як правило, для керування силовими ланцюгами до 690 В змінного струму та 440 В постійного струму. Контактори також можуть використовуватися для багатьох інших застосувань, таких як освітлення... 4-полюсні контактори серії TAL... мають блокову конструкцію. - Головні полюси та допоміжні контактні блоки: 2 НО + 2 НЗ основних полюси, передні та бічні додаткові допоміжні контактні блоки - Ланцюг управління: Робота на постійному струмі з магнітним ланцюгом з твердим сердечником. Необхідно дотримуватись полярності на клемах котушки (A1+ та A2-) Контактори TAL... оснащені котушками постійного струму з низьким енергоспоживанням і мають широкий діапазон напруг котушок.

Розміри

• Чиста ширина продукту: 44 мм
• Чиста глибина продукту/довжина: 97 мм
• Висота продукту нетто: 78 мм
• Вага нетто продукту: 0,52 кг

Технічні
Кількість основних контактів NO: 2
Кількість головних контактів НЗ: 2
Кількість допоміжних контактів NO: 0
Кількість допоміжних контактів НЗ: 0
Номінальна робоча напруга:
Основний ланцюг 690 В
Номінальна частота (f):
Основний ланцюг 50/60 Гц
Умовний тепловий струм на відкритому повітрі (Ith ) :
соотв. IEC 60947-4-1, розімкнені контактори Θ = 40 °C 26 A
Номінальний робочий струм AC-1 (I e ):
(690 В) 40 °C 25 А
(690 В) 55 °C 22 А
(690 В) 70 °C 18 А
Пристрої захисту від короткого замикання:
Запобіжники типу gG 25 А
Номінальний короткочасний струм низької напруги (I cw ):
при температурі навколишнього середовища 40 °C, на відкритому повітрі, з холодного стану 10 зі 100 А при температурі
навколишнього середовища 40 °C, на відкритому повітрі, з холодного стану 15 хв 26 А
при температурі навколишнього середовища 40 °C, на відкритому повітрі, a Холодний стан 1 хв 50 A
при температурі навколишнього середовища 40 °C, на відкритому повітрі, холодного стану 1 з 250 A при
температурі навколишнього середовища 40 °C, на відкритому повітрі, холодного стану 30 з 60 A
Максимальна здатність, що відключає:
cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 250 A
cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 100 A
Максимальна електрична частота перемикання:
(AC-1) 600 циклів на годину
Номінальна напруга ізоляції (U i ):
соотв. з IEC 60947-4-1 1000 В
соотв. UL/CSA 600 В
Номінальна витримувана імпульсна напруга (U imp ):
8 кВ
Механічна стійкість:
10 мільйонів
Максимальна частота механічних перемикань:
3600 циклів на годину
Номінальна напруга ланцюга управління (U c ):
Робота від постійного струму 77 ... 143 В
Витрата котушки:
Утримуючий постійний струм (Umin/Umax) 2,5/8,5 Вт
Постійний струм, що втягує (Umin/Umax) 2,5/8,5 Вт
Час роботи:
Між знеструмленням котушки та замиканням контакту 16...27 мс
Між зняттям напруги з котушки та розмиканням контакту 10 ...17 мс
Між подачею живлення на котушку та розмиканням контакту 20...70 мс
Між подачею живлення на котушку та замиканням АЛЕ контакту 50...100 мс
Монтаж на DIN-рейку:
TH35-15 (монтажна рейка 35 x 15 мм) у соотв. IEC 60715
TH35-7.5 (монтажна рейка 35 x 7,5 мм) у соотв. по МЕК 60715
Кріплення гвинтами (не входять до комплекту):
2 гвинти M4 по діагоналі
Потужність основного ланцюга, що підключається:
Гнучкий із кабельним наконечником 0,75–2,5 мм²
Жорсткий кабель 1–4 мм²
Підключення ємності допоміжного ланцюга:
Гнучкий із кабельним наконечником 0,75–2,5 мм²
Жорсткий кабель 1–4 мм²
Ступінь захисту:
соотв. з IEC 60529, IEC 60947-1, EN 60529 Клеми котушки IP20
у соотв. IEC 60529, IEC 60947-1, EN 60529 Основні клеми IP20
Сполучні клеми (постачається у відкритому положенні) Основні полюси:
Гвинт M 3,5 (+,-) Pozidriv 2 з кабельним затискачем
Тип терміналу:
Гвинтові клеми
Технічні стандарти UL/CSA
Рейтинг загального використання UL/CSA:
(600 В змінного струму) 21 А
Що відноситься до навколишнього середовища
Температура навколишнього повітря:
Поряд із контактором без теплового реле O/L (Ucmin-Ucmax) відповідно до IEC 60077 -40 ... +70 °C
Поряд із контактором для зберігання -60 ... +80 °C
Поруч із контактором для роботи на відкритому повітрі -40...55°С
Кліматична стійкість:
соотв. IEC 60068-2-30 та 60068-2-11 - UTE C 63-100 специфікація II
Максимально допустима робоча висота:
Без зниження номінальних характеристик 3000 м
Опір шоку у соотв. згідно МЕК 60068-2-27:
З
