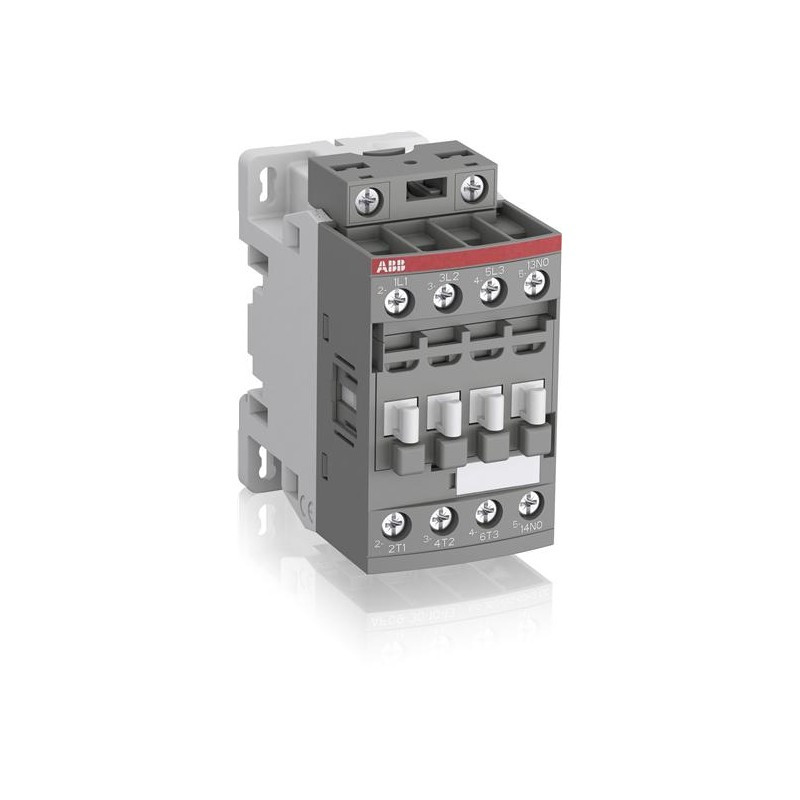

Контактор Abb Af09-30-01-12 (1SBL137001R1201)

AF09 контактори використовуються для контролю ланцюгів харчування до 690 В змінного струму і 220 В постійного струму. Вони головним чином використані для управління 3-фазними двигунами, неіндуктівний або слабо індуктивні навантаження. АФ ... контактори включають в себе електронні котушки інтерфейс приймає широкий контроль напруги UC хв. ... УЦ Макс. Тільки чотири котушки кришка керуючі напруги з 24 ... 500 В 50/60 Гц або 20 ... 500 В постійного струму. АФ контакторами можуть управляти великими контролювати коливання напруги. Одна котушка може використовуватися для різних керуючих напруг використовується у всьому світі без будь-яких змін котушки. АФ контактори мають вбудовані захисту від перенапруг і не вимагають додаткових обмежувачів напруги. АФ ... серія 1-стек 3-полюсні контактори блоку Тип конструкції. - Головних полюсів і допоміжних контактних блоків: 3 головних полюсів, 1 вбудований допоміжний контакт, передній і бічний допоміжний контакт блоки (механічно пов'язані допоміжні контакти відповідають Додаток Л МЕК 60947-5-1. Н. С. дзеркало контактами, сумісні з додатку F МЕК 60947-4-1) - ланцюг управління: змінний або постійний струм, керований - аксесуари: широкий асортимент аксесуарів.

Кількість головних контактів: 3
Кількість головних контактів НЗ: 0
Кількість допоміжних контактів: 0
Кількість допоміжних контактів, НЗ: 1
стандарти:
МЕК 60947-1 / 60947-4-1 і EN 60947-1 / 60947-4-1, по UL 508, CSA С22.2 н ° 14
Номінальна Робоча Напруга:
Допоміжна Ланцюг 690 В
Головна Ланцюг 690 В
Номінальна частота (F):
Допоміжні Ланцюги 50/60 Гц
Головна Ланцюг 50/60 Гц
Звичайні безкоштовні-повітря тепловий струм (яче):
соотв. відповідно до IEC 60947-4-1, відкриті Контактори г = 40 ° С 35 А
соотв. в МЕК 60947-5-1, г = 40 ° С 16 А
Номінальний робочий струм AC-1 (яе):
(690 В) 40 ° С 25 А
(690 В) 60 ° С 25 А
(690 В) 70 ° С, 22 А
Номінальний струм АС-3 (яе):
(220/230/240 В) 60 ° С 9 А
(380/400 В) 60 ° С 9 А
(415 В) 60 ° С 9 А
(440 В) 60 ° С 9 А
(500 В) 60 ° С 9.5 В
(690 В) 60 ° С 7 В
Номінальна Експлуатаційна Потужність AC-3 (Пе):
(220/230/240 В) 2.2 кВт
(380/400 В) 4 кВт
(415 в) 4 кВт
(440 в) 4 кВт
(500 в) 5,5 кВт
(690 в) 5,5 кВт
Номінальний робочий струм AC-15 (яе):
(220/240 В) 4 А
(24 / 127В) 6 А
(400/440 В) 3 А
(500 В) 2 А
(690 В) 2 А
Номінальний короткочасний Витримує струм (Iсw):
при 40 ° C Температура навколишнього середовища, на відкритому повітрі, з холодного стану 10 х 150 а
при 40 ° C Температура навколишнього середовища, на відкритому повітрі, з холодного стану 15 хв 35 С
при 40 ° C Температура навколишнього середовища, на відкритому повітрі, з холодного стану 1 хв 60 С
при 40 ° C Температура навколишнього середовища, на відкритому повітрі, від холодних стан 1 х 300 в
при 40 ° C Температура навколишнього середовища, на відкритому повітрі, з холодного стану 30 з 80 С
за 0,1 с 140 а
протягом 1 С 100 А
Максимальна яка відключає Здатність:
cos phi = 0.45 (cos phi = 0.35 para o Ie> 100 Um) em 440 V 250 A
cos phi = 0.45 (cos phi = 0.35 para o Ie> 100 Um) a 690 V 106 A
Elétrico Máximo Freqüência De Comutação:
АС-1 600 циклів в годину
АС-15 1200 циклів в годину
АЦ-2 / АЦ-4 300 циклів в годину
Циклів АС-3 1200 на годину
В DC-13 900 циклів в годину
Номінальний робочий струм DC-13 (яе):
(110 В) 0.55 A / 60 ВТ
(125 В) 0.55 А / 69 ВТ
(220 В), 0,27 А / 60 ВТ
(24 В) 6 В / 144 ВТ
(250 В) 0,27 А / 68 ВТ
(400 В) 0.15 / 60 ВТ
(48 В) 2,8 А / 134 ВТ
(500 В) 0,13 А / 65 ВТ
(600 В) 0.1 / 60 ВТ
(72 В) 1 В / 72 ВТ
Номінальна Напруга ізоляції (уя):
соотв. з UL / CSA для 600 В
соотв. відповідно до IEC 60947-4-1 і VDE 0110 (грец. С) 690 В
Номінальна Импульсное Витримувана Напруга (U Вчертенок):
6 кв
Максимальна Механічна Частота Перемикання:
3600 циклів в годину
Номінальна Напруга Ланцюги Управління (Ус):
50 48 Гц ... 130 В
60 48 Гц ... 130 В
Експлуатації DC 48 ... 130 в
Час роботи:
Між котушкою знеструмлення і розмикає контакти закриття 13 ... 98 мс
Між котушкою знеструмлення і без контакту відкриття 11 ... 95 мс
Між котушкою збудження і розмикає контакти відкриття 38 ... 90 мс
Між включення котушки і ніякого контакту закриття 40 ... 95 мс
Підключення Ємності-Головна Ланцюг:
Гнучкий з ізольованим наконечником 1х 0.75 ... 4 мм 2
Гнучкий з ізольованим наконечником 2х 0.75 ... 2.5 мм 2
Гнучкий з наконечником 1 / 2х 0.75 ... 6 мм 2
Жорсткої 1 / 2х 1 ... 6 мм 2
Сполучна Здатність-Допоміжний Контур:
Гнучкий з наконечником 1 / 2х 0.75 ... 2.5 мм 2
Гнучкий з ізольованим наконечником 1х 0.75 ... 2.5 мм 2
Гнучкий з ізольованим наконечником 2х 0.75 ... 1.5 мм 2
Жорсткої 1 / 2х 1 ... 2.5 мм 2
